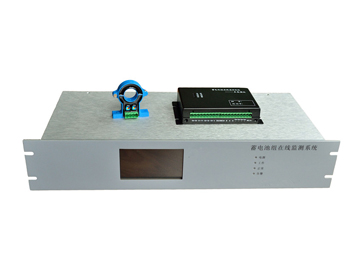

該蓄電池組在線監測系統由單體蓄電池采集模塊、電池組電壓電流采集模塊及監測主機三大部分組成。每個蓄電池單體采集模塊可以實現對12只蓄電池單體電壓、 內阻測試及均衡操作。
監測主機通過RS485與采集模塊通訊，讀取每節電池的電壓及內阻值，通過TFT顯示屏呈現給用戶。監測主機提供了告警無源輸出觸點及RS232、RS485或網絡接口與上位機通訊。

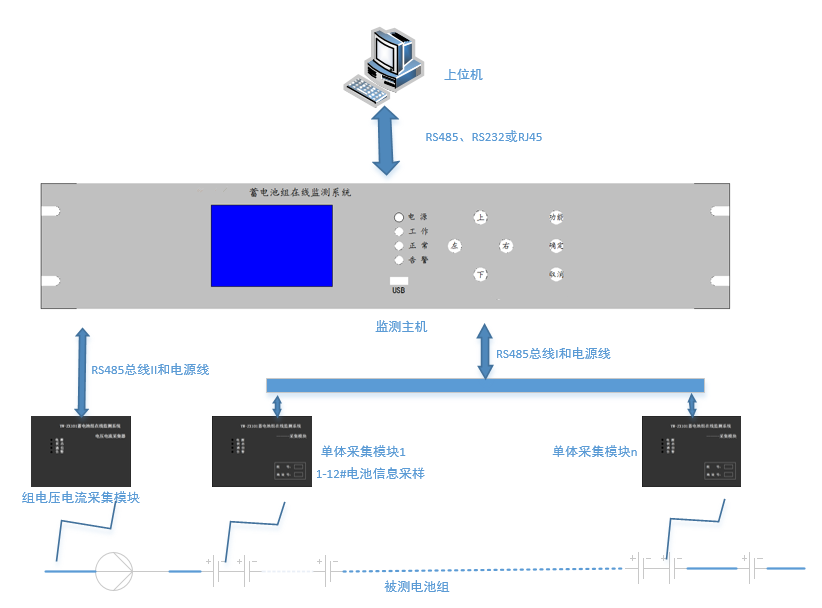

系統結構原理圖如下：
監測系統主機負責對電池組電壓電流信息及所有單體電池信息進行采集控制，并對所有數據進行分析、存儲、顯示、告警、及上傳；組電壓電流采集模塊負責對電池組的電壓、充放電電流、環境溫度進行采集；單體采集模塊負責對每節電池的電壓、內阻進行采集，每個單體采集模塊可對12節電池進行采集，并配有一路外置溫度傳感單元。
3.1 系統功能
蓄電池智能監測系統具有如下功能
多種工作模式
蓄電池智能監測系統具有均衡工作模式、內阻測試模式、電壓溫度巡檢模式三種工作模式狀態，并可自動切換；
蓄電池均衡功能
開啟均衡功能后，系統自動判斷蓄電池組的充放電狀態，當蓄電池處于浮充狀態時自動進入均衡模式，均衡完成后自動退出均衡模式進入電壓內阻巡檢模式。
整組內阻測試功能
系統進入內阻測試模式后即逐一完成所監測電池的內阻測試，測試完成后自動保存測試數據；
單體內阻測試功能
監測系統可啟動對設定單體電池進行內阻測試，而不需要對所有電池進行一次內阻測試；
蓄電池狀態監測功能
系統實時監測蓄電池組的端電壓及充放電電流，并實時判斷蓄電池的充放電狀態：均充、浮充及放電狀態，蓄電池在浮充狀態下可轉入均衡模式；
多路溫度監測功能
每個蓄電池單體監測模塊均配有一個外接溫度傳感器，可對蓄電池溫度進行監測，電池組信息監測模塊也配有外接溫度傳感器，可監測環境溫度。
單體電池信息分析功能
監測系統每秒會計算出最高電壓的電池及其序號，最低電池電壓及其序號，最大內阻電池及其序號，及單體平均電壓，并顯示在主界面，方便用戶快速了解整組電池信息。
多種類型告警及告警記錄功能
可實時顯示詳細的系統及單體告警信息，并記錄其發生的時間及詳細信息，當系統恢復正常后記錄恢復正常的時間及系統信息。
多種操作事件記錄功能
可記錄的系統操作事件包括系統啟動時間、手動進入內阻測試時間、自動進入內阻測試時間。
歷史存儲及查看功能
蓄電池單體信息可自動或手動存儲到歷史數據里面，可設置自動存儲時間間隔，最快可設置每1分鐘存儲一組蓄電池單體數據。
蓄電池開路及離線監測功能
裝置通過對蓄電池模擬量采樣信息分析，判斷蓄電池是否處于開路或離線狀態，并顯示告警及記錄。
通信中斷提示功能
監測系統實時顯示子系統及上位機系統通信狀態，通信失敗會以不同類型圖標或數字提醒。
用戶權限管理功能
監測系統設有不同的權限密碼，包括設置密碼及調試密碼，防止誤操作。
參數設置功能
提供了詳細的參數設置項，適用于各種運行環境下蓄電池組的監測要求。
充放電容量監測功能
可持續監測蓄電池組的充放電容量。
USB接口數據導出功能
所有系統監測信息均可通過USB接口導出，包括系統信息，單體信息，告警信息，記錄信息，歷史數據，參數設置等。
多種數據上傳接口
系統提供以太網接口及RS232、RS485接口的數據上傳功能；
多種告警呈現方式
系統具有聲光報警功能，當測量數據超過參數越限設置值后，將以不同的顏色顯示出來，告警指示頭亮，并提供無源輸出告警觸點。
3.2 系統特點
3.2.1高性能硬件
整個系統采用工業級芯片和元器件進行設計和生產。
主機為高速32位工控CPU，子機為單16位工控CPU。系統總處理能力隨監測蓄電池?cái)?shù)量動態調整，最多可支持?jǐn)?shù)十個CPU同步運行。
蓄電池組電壓，組電流，單體電壓的監測均采用獨立的高精度24位AD轉換器，分辨率在1/50000以上。
3.2.2 先進的構架
系統采用了獨有的DADC構架，將現場工程實施的靈活性，系統擴展的靈活性和強大的處理能力相結合。
DADC構架可根據用戶需要靈活配置子機數量，節省了一次成本，并能靈活的進行系統升級。
DADC構架可根據現場環境靈活安排子機安裝位置，便于采集器的安裝和布線，減小強電干擾。
DADC構架將高速，高精度的AD采樣和大負荷的運算量平衡的分配到主機和子機之間，是運行高效而復雜的SynSystem智能算法的基礎平臺。
3.2.3智慧型軟件
數字信號增強DSE技術，基于FIR數字信號處理方法對海量AD采樣數據進行濾波，篩選和增強，保證了蓄電池電壓與內阻測試精度。
3.2.4 人性化界面
人性化的界面設計，裝置采用4.0寸真彩液晶屏做為人機交互界面的核心，使用舒適，操作方便快捷；
多頁面設計方式，各頁面切換快速方便，信息查看簡潔直觀。
3.2.5 高安全性
所有蓄電池接入裝置前都經過保險絲，確保不會損壞蓄電池；
每個蓄電池都有各自獨立的采樣通道，隔離電壓等級達到3000V；
在線內阻測量，系統采用分段式小電流放電法測試電池內阻，不對系統注入任何信號，無需電池脫離系統；
均衡內部采用固態開關而非觸點繼電器，無拉弧、無明火、壽命長；
3.2.6高可靠性
軟件陷阱和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行。
采集模塊支持熱插拔和自動識別，主機定時校準采集模塊時鐘。
主機和子機之間SynBus總線定時自檢，并實時顯示通信狀態。
3.3 主要技術指標
3.3.1電池組電壓監測指標
范圍：0—999.99V；
分辨率：0.01V；
精度：0.1%；（額定電壓的±30%內）；
3.3.2電池組電流監測指標
范圍：0—999.99A（與原系統分流器適配）；
分辨率：0.01A；
精度：±0.5%/分流器, ±1%/電流傳感器；
3.3.3單體電壓監測指標
范圍：0—20.000V；
分辨率：0.001V；
精度：0.1%（額定電壓的±30%內）；
3.3.4單體內阻監測指標
范圍：0—65535uΩ；
分辨率：1uΩ；
精度：5%
3.3.5單體溫度及環境溫度監測指標
范圍：0—99.9℃；
分辨率：0.1℃；
精度：±0.5℃
3.3.6充放電容量監測指標
計算時間間隔：1S；
最大顯示范圍：9999.9AH；
清除方式：手動
3.3.7其它
電壓均衡度：10mV
可監測單體電池節數：240節；
可監測單體電池電壓等級：2V，4V，6V，12V；
告警信息實時顯示數量：240條
信息記錄條數：1000條；
單體電池歷史數據記錄條數：1000條；
數據導出方式：USB接口；
顯示屏尺寸：4.0寸；
顯示分辨率：480X320；
數據上傳接口：RS485或RS232或RJ45
通訊速率1200/2400/4800/9600/11520
工作電源：AC220V或DC110/220V
