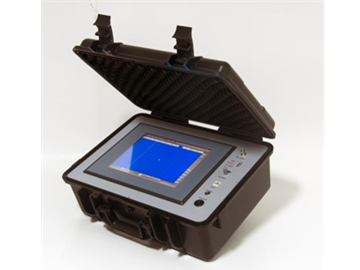

儀器功能與特點：
1．適用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜的高低阻、短路、開路及高阻泄漏和高阻閃絡性故障。
2．在低壓脈沖狀態下，可自動完成故障距離的計算。
3．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。
4．具有沖擊高壓閃絡法和低壓脈沖法。
6．具有方便的全中文菜單以及清晰屏幕觸摸鍵操作。
7．檢測故障成功率、測試精度及測試方便程度優于國內其他檢測設備。
8．超大液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
9．具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
10．具有屏幕拷貝功能，可用于波形打印。
11．按鍵定義簡單明了，操作簡單，可靠性高，測量方法簡單快速。
12．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
13．具有USB接口，可用移動硬盤進行數據拷貝。
14．具有通用的網絡接口，可直接通過網絡進行數據遠程傳輸。
主要性能指標：
1．測試方法：沖擊高壓電流取樣法；低壓脈沖法。
2．沖擊高壓：低于35KV。
3．?dāng)?shù)據采樣速率: 120MHz、90MHz、60MHz、30MHz。
4．測試距離：＞80Km。
5．讀數分辨率：＜0.5m。
6．系統測試精度：＜50cm。
7．測試脈沖幅度：約400VP-P。
8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形。
9．能將儀器在不同的工作狀態下測得的故障電纜波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。
10．內置電源：充滿電后可連續工作10小時以上。
11．工作條件: 溫度-10℃～+45℃；相對濕度＜90%；大氣壓力750±30mmHg。

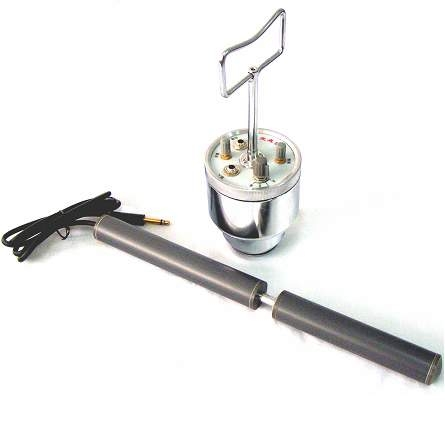

（一）定點儀
經過三十多年的考驗，可稱得上是定點儀經典之作。其具有的靈敏度高、抗干擾、結構簡單、結實耐用、工作可靠性高等特點一直為用戶所青睞。
主要技術參數
·在輸入信號為300Ｈz幅度為30μv的情況下，可保證2.5V不失真輸出。
·在2.5V不失真條件下，使輸入為零，定點儀的內部噪聲電平不大于150mV。
·工作種類：定點工作方式：測定電纜故障點的精確位置時使用。
·路徑工作方式：測試電纜埋設的路徑走向使用。
·輸入阻抗： ＞1KΩ
·工作電壓： 9V±10%
·工作電流： ＞4mA
·環境溫度：-10℃～40℃
·體積 65×120×150mm;
·重量 1.5Kg（不含探頭 ）
（二）路徑儀
路徑儀是核查地下電纜走向的儀器。
規格及參數
·測試信號： 正弦波， 頻率 15KHz、1KHz；
·輸出功率： > 30W;
·輸出阻抗： >8Ω;
·電源電壓： 交流220V± 10﹪， 50Hz±1﹪；
·使用環境溫度： -10 - 40 ℃；
·外形尺寸： 300*250*90
·重 量： 1.5kg
配合高壓組件（電源控制箱、交直流試驗變壓器、脈沖電容）
1．電源控制箱
電源控制箱，是根據高壓試驗變壓器的試驗保護要求而設計制造的。手動箱式具有零位保護，過流過壓保護，聲光報警等功能，體積小、重量輕、外形美觀、操作簡便，是高壓試驗變壓器配套的理想設備。
產品結構:
箱式結構分為內框架和外箱體兩大部分，內框架將所有電氣材料和面板合為一體，外殼為防護式，便于維護。其面板見圖1。

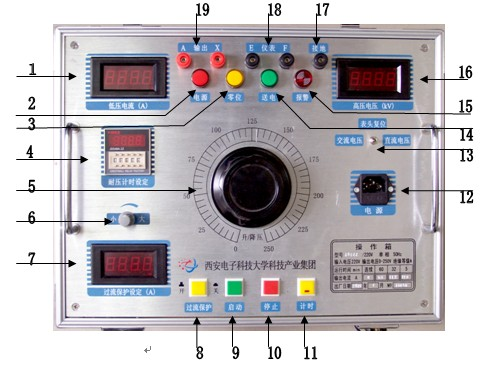

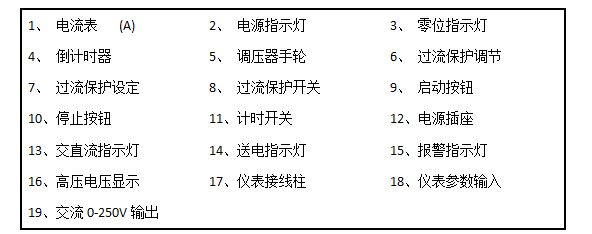

圖1電源操作控制箱
本產品由控制和測量兩部分組成。主接觸器控制調壓器輸入的通電和斷電，主接觸器的分合由合閘停止按鈕、零位限位開關、過流過壓繼電器等回路控制。由調壓器提供可調節的輸出電壓，供給配套產品（如試驗變壓器），以獲取所需的測試電壓。
2.輕型交直流試驗變壓器（PT）
概述：
本公司依據《試驗變壓器國家標準》、行業標準《JB/T9641-1999》自行研制生產的輕型交流、交直流兩用油浸式和充氣式（SF6）系列變壓器，具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度及泄漏試驗，是高壓試驗中必不可少的重要設備。
1-短路桿D 2-均壓球 3-變壓器套管 4-變壓器提手 5-油閥 6、7—輸入端子a、8、9—測量端子E、F 10—變壓器外殼接地端 11—高壓尾X 12—高壓輸出A 13—高壓硅堆（交流變壓器無） 14、外殼
工作原理：
輕型高壓試驗變壓器為單相變壓器，經電源控制箱內調壓器，輸出可調的0-200V電壓至試驗變壓器的初級繞組，根據電磁感應原理，在次級繞組可獲得可調的高電壓。單臺交直流試驗變壓器工作接線原理見附圖一；高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流。當短路桿將高壓硅堆短接時，輸出的高壓為工頻交流。擰出短路桿時輸出的高壓為直流。
3.脈沖電容器( 圖4脈沖電容器)
電纜故障檢測脈沖電容器
技術與性能指標
標稱電容量：2uF 35kV
額 定電 壓：35kV
環 境溫 度： -25℃—40℃
主要用于電纜故障檢測
